Чертёж квартиры онлайн: план с размерами в PDF
Начертите план квартиры с размерами в браузере: длины стен, окна и двери с привязкой к углам, площади помещений. Скачайте чертёж в PDF для мастера, прораба или кухонной студии. Бесплатно и без установки программ.
Как начертить план квартиры с размерами
Снимите размеры. Длины стен, проёмы, высоту потолка — или возьмите план БТИ.
Нарисуйте стены. Введите длину стены прямо во время рисования, в сантиметрах.
Добавьте окна и двери. С шириной, высотой и расстоянием от угла.
Проверьте размеры. Режим «Показывать все» выведет размеры всех стен.
Скачайте PDF. «Сохранить и экспортировать» → «План с размерами для бригады».

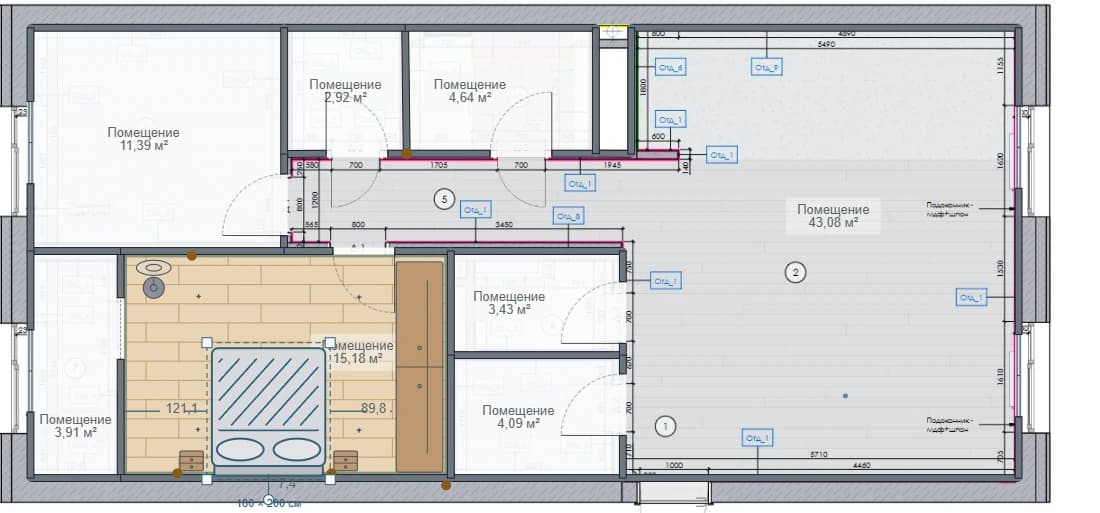

Что будет на чертеже квартиры
Размеры каждой стены
По чистым стенам внутри помещений и габариты квартиры снаружи.
Проёмы с привязкой
Окна и двери: ширина, высота, подоконник и расстояние от угла.
Площади и периметры
Таблица помещений — для расчёта материалов и сметы.
Печать на A4
Альбомный лист: чертёж на первой странице, таблицы на второй.
По плану БТИ
Загрузите картинку или PDF и обведите стены в реальном масштабе.
Ссылка для мастера
Мастер откроет план без регистрации и скачает чертёж сам.
Зачем нужен чертёж квартиры с размерами
Мастеру и кухонной студии нужны цифры, а не красивая картинка: длина каждой стены, где начинается проём и какой он ширины. Ошибка в 5 см — это шкаф, который не встанет, или плитка с узкой подрезкой у стены.
Чертёж из Квартума строится из той же модели, что 2D и 3D. Поменяли стену — чертёж обновится, перерисовывать ничего не нужно.
План квартиры по плану БТИ
Если у вас есть план БТИ, выписка или план из договора с застройщиком, не чертите с нуля. Загрузите его подложкой, укажите длину одной стены — остальное встанет в масштаб. Перед ремонтом всё равно проверьте ключевые размеры рулеткой: в старом фонде стены редко бывают ровными.
Частые вопросы
- Как начертить план квартиры онлайн с размерами бесплатно?
- Откройте планировщик, нарисуйте стены и введите их длины в сантиметрах — или загрузите план БТИ и обведите его. Добавьте окна и двери. Затем в меню «Сохранить и экспортировать» выберите «План с размерами для бригады» — получится чертёж в PDF. Всё бесплатно.
- Что будет на чертеже?
- Стены с толщиной (несущие темнее), размеры каждой стены внутри помещений, цепочки «угол — проём — угол» у стен с окнами и дверями, габариты квартиры, названия и площади помещений. На втором листе — таблицы помещений и проёмов.
- Можно сделать чертёж по плану БТИ или от застройщика?
- Да. Загрузите план картинкой (PNG, JPEG) или PDF, задайте масштаб по одной известной стене и обведите стены. Стены вы отмечаете сами — автоматического распознавания нет.
- Есть ли чертёж электрики и сантехники?
- Да. Вид «Коммуникации» показывает только воду, электрику, свет и вентиляцию с нумерацией точек, расстоянием до угла и высотой — для бригады.
- Мастер может сам открыть чертёж?
- Да. Отправьте ссылку на план: мастер откроет его без регистрации и скачает план с размерами сам.
